Die sichere Integration magnetischer Baugruppen in Industrie-, Einzelhandels- oder Strukturanwendungen stellt eine einzigartige und anspruchsvolle technische Herausforderung dar. Ingenieure müssen ständig die maximale Haltekraft gegen enge räumliche Grenzen und anhaltende mechanische Belastung abwägen. Während herkömmliche Topfmagnete eine optimale einseitige Magnetkraft liefern, kann die Wahl des falschen Montagegewindes zu erheblichen strukturellen Problemen führen. Die Wahl zwischen einem Innengewinde oder einem Außengewinde hat Auswirkungen auf alles, von der strukturellen Integrität bis hin zu möglichen mechanischen Fehlern. Ein nicht übereinstimmender Montagestil führt schnell zu frustrierenden Montagestörungen.
Dieser Leitfaden legt einen strengen, parameterbasierten Bewertungsrahmen fest. Sie erfahren, wie Sie das richtige Gewindetopfmagnet -Design für Ihre spezifischen Projektanforderungen auswählen. Auf Idealzustands-Laborvorgaben verzichten wir bewusst. Stattdessen konzentrieren wir uns ausschließlich auf reale technische Einschränkungen, Lastdynamik und sichere Implementierungspraktiken. Am Ende dieses Artikels werden Sie genau verstehen, wie Sie diese Komponenten sicher spezifizieren.
Innengewinde eignen sich optimal für die Unterputzmontage und Umgebungen mit strengen Abstandsgrenzen, die zur Befestigung eine Außenschraube erfordern.
Außengewinde (Bolzen) vereinfachen die Durchgangslochmontage an Platten und Halterungen, gesichert mit einer Standardmutter.
Die tatsächliche Leistung hängt stark von der Lastdynamik ab; Topfmagnete zeichnen sich durch direkte vertikale Zugkraft aus, erfordern jedoch zusätzliche Reibungselemente oder mechanische Unterstützung für schwere Scherlasten (Gleitlasten).
Die Sicherheit bei der Umsetzung beruht auf der Einhaltung von Bearbeitungstoleranzen, der Vermeidung von zu starkem Anziehen (wodurch ein Magnetbruch droht) und der Berücksichtigung von Umweltfaktoren wie Hitze und Korrosion.

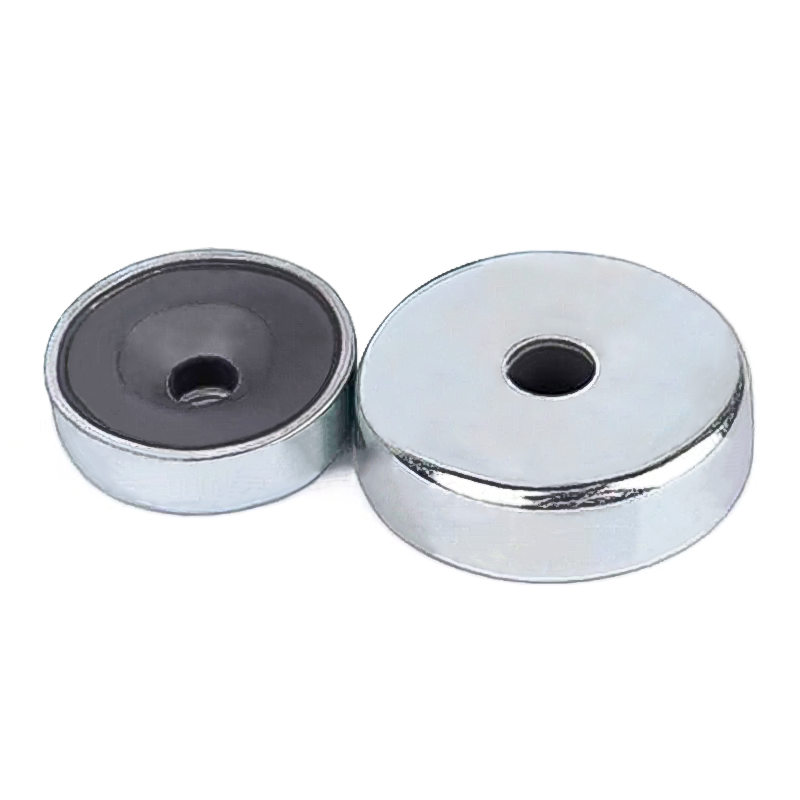

Das Verständnis des Strukturprofils von Innengewinden ist für eine ordnungsgemäße Integration von entscheidender Bedeutung. Der Innengewindestutzen sitzt vollständig bündig oder leicht unterhalb der Oberseite des Stahlgehäuses. Die Hersteller entwerfen den Stahlbecher so, dass er den Magneten vollständig umgibt. Diese spezielle Geometrie zentralisiert das Magnetfeld auf der aktiven Fläche. Es schirmt die Seiten und die Rückseite effektiv vor der Aussendung magnetischer Streufelder ab. Mit der Gewindebuchse können Sie einen separaten Gewindebolzen direkt in die Baugruppe einschrauben.
Bei der Entscheidung, ob ein interner Thread zu Ihrem Projekt passt, sollten Sie bestimmte Kriterien anwenden. Berücksichtigen Sie die folgenden idealen Erfolgskriterien:
Anwendungen, die eine strikt flache Installation erfordern. Sie bieten einen minimalen vertikalen Überstand über der Montagefläche.
Baugruppen, die höchste Flexibilität erfordern. Sie behalten die Möglichkeit, Ihre exakte Schraubenlänge zu wählen. Sie können auch bestimmte Kopftypen auswählen, z. B. Senkkopf- oder Sechskantköpfe.
Hängende Geräteinstallationen. In diesen Umgebungen ist es häufig erforderlich, einen Gewindehaken oder eine Ringschraube häufig auszutauschen.
Sie müssen jedoch einige Implementierungsbeschränkungen strikt beachten. Das größte Risiko besteht in der Verwendung zu langer Schrauben. Ein langer Bolzen wird irgendwann im Stahlbecher durchschlagen. Wenn Sie auf eine durchgedrehte Schraube ein Drehmoment ausüben, wird der Druck direkt nach unten übertragen. Dieser extreme Druck führt leicht zum Bruch des spröden inneren magnetischen Materials. Es zerstört die Komponente sofort. Sie müssen die Gewindetiefe immer genau berechnen. Stellen Sie sicher, dass am Boden des Gewindelochs ausreichend Spiel bleibt.

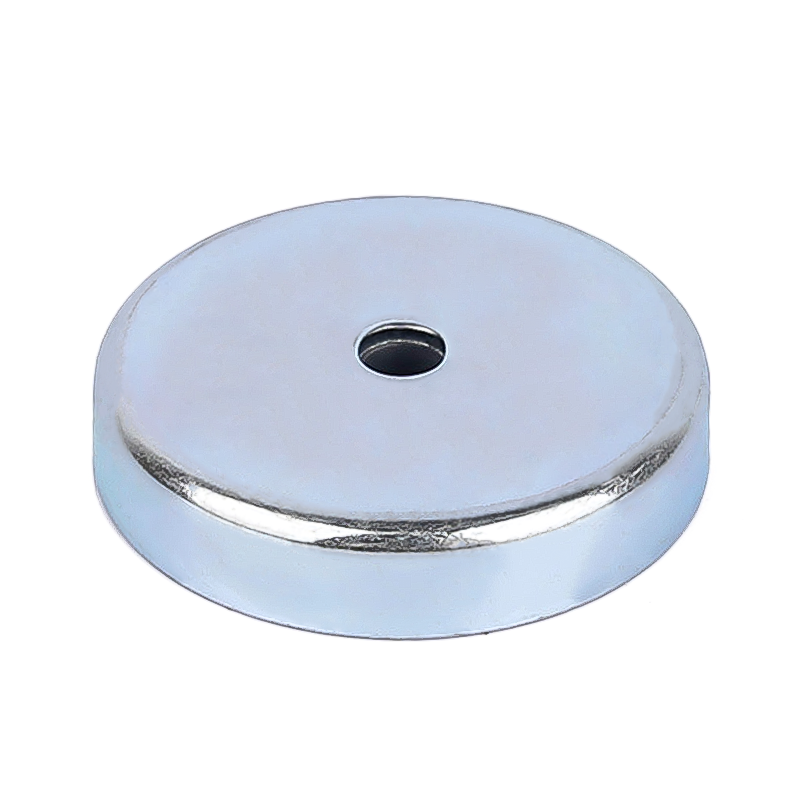

Außengewindekonstruktionen zeichnen sich durch ein ausgeprägtes Strukturprofil aus. Sie verwenden einen hervorstehenden Schaft mit Außengewinde, der allgemein als Bolzen bezeichnet wird. Hersteller integrieren diesen Bolzen direkt in die Oberseite des Stahlgehäuses. Es bildet eine einzige, durchgehende, feste Einheit. Zur Befestigung benötigen Sie keinen separaten Bolzen. Dieses integrierte Design vereinfacht viele Hardwareanforderungen.
Diese Einheiten zeichnen sich in sehr spezifischen technischen Umgebungen aus. Berücksichtigen Sie die folgenden idealen Erfolgskriterien für externe Stollen:
Szenarien für die Durchsteckmontage. Sie führen den Bolzen einfach durch eine Blechhalterung oder eine Acrylplatte. Anschließend befestigen Sie es mit einer Standardmutter und einer Spaltringscheibe fest.
Schnelle Montagelinien. Die Verwaltung eines einzelnen integrierten Teils spart viel Zeit. Produktionsmitarbeiter müssen nicht gleichzeitig mit separaten Bolzen und Magneten jonglieren.
Sacklochinstallationen in Sekundärmaterialien. Sie können den Bolzen direkt in ein Gewindeloch in einer größeren Aluminium- oder Kunststoffhalterung einschrauben.
Implementierungsbeschränkungen hängen stark von der Dimensionssteifigkeit ab. Die Z-Achsenabmessung bleibt vollständig unverändert. Ein zu langer Bolzen erfordert oft einen physischen Schnitt. Alternativ müssen Sie möglicherweise mehrere Unterlegscheiben oder Abstandshalter einsetzen, um die Lücke zu überbrücken. Ist der Stollen hingegen zu kurz, gefährden Sie sofort die Sicherheit. Ein unzureichender Gewindeeingriff führt bei starker Beanspruchung zu einem plötzlichen mechanischen Versagen. Sie müssen die Dicke Ihrer Platte genau messen, bevor Sie die Bolzenlänge angeben.
Ingenieure interpretieren Daten zur magnetischen Anziehungskraft oft falsch. Die angegebenen Zugkraftwerte gehen von idealen Bedingungen aus. Sie gehen von einer direkten, senkrechten Traktion aus. Sie gehen außerdem davon aus, dass das Zielmaterial eine dicke, vollkommen ebene Stahlplatte ist. Die realen Bedingungen entsprechen selten diesen Laborparametern. Scherbelastung stellt eine völlig andere physikalische Dynamik dar. Es entsteht, wenn ein Magnet eine vertikale Stahloberfläche hinuntergleitet. Die Schwerkraft zieht die Last parallel zur Montagefläche. In diesen Fällen sinkt die Aufnahmekapazität drastisch. Die Scherkapazität beträgt typischerweise nur 15 bis 20 % der maximalen direkten Zugkraft.
Dynamische Belastungen wirken sich stark auf alle Schraubverbindungen aus. Ständige Maschinenvibrationen können die Baugruppe mit der Zeit langsam lockern. Schraubensicherungsflüssigkeiten sollten Sie proaktiv einarbeiten. Mittelstarke Verbindungen eignen sich für die meisten Anwendungen am besten. Auch mechanische Sicherungsscheiben tragen zur dauerhaften Sicherung der Verbindung bei. Darüber hinaus empfehlen wir dringend gummierte Varianten. Gummibeschichtungen erhöhen die Oberflächenreibung drastisch. Diese erhöhte Reibung trägt dazu bei, unerwünschte Drehungen und Abwärtsrutschen zu verhindern.
Die Maßgenauigkeit bleibt bei engpassenden Integrationen nicht verhandelbar. Sie müssen die metrischen ISO-Gewindenormen immer sorgfältig überprüfen. Achten Sie vor der Bestellung auf genaue Bezeichnungen wie M3, M4, M6 oder M8. Sie müssen auch die Standardtoleranzen für Stahlbecher berücksichtigen. Ein loser Faden beeinträchtigt den gesamten strukturellen Halt. Fordern Sie von Ihrem Lieferanten stets enge Bearbeitungstoleranzen.
Krafttyp | Richtung der aufgebrachten Last | Erwartete Haltekapazität | Erforderliche technische Gegenmaßnahmen |
|---|---|---|---|
Direkte Zugkraft | Senkrecht (90° zur Oberfläche) | 100 % der Nennspezifikation | Sorgen Sie für eine flache, dicke und saubere Zieloberfläche aus Stahl. |
Scherkraft (Gleiten) | Parallel (0° zur Oberfläche) | 15 % - 20 % der Nennspezifikation | Verwenden Sie eine Gummibeschichtung oder installieren Sie mechanische Stützleisten. |
Dynamische Vibration | Multidirektionale Wirkung | Sehr variabel (anfällig für Lockerung) | Tragen Sie Schraubensicherungsflüssigkeit auf und verwenden Sie mechanische Sicherungsscheiben. |
Die Wahl des richtigen Magnetmaterials entscheidet über den langfristigen Projekterfolg. Neodym (NdFeB) stellt den unangefochtenen Industriestandard für höchste Festigkeitsanforderungen dar. Es bietet eine enorme Haltekraft bei äußerst kompakter Stellfläche. Dies macht es ideal, wenn der physische Abstand streng begrenzt ist. Damit können Sie kleinere, leichtere Baugruppen entwerfen.
Ferrit (Keramik) bietet jedoch eine äußerst kostengünstige Alternative. Es funktioniert außergewöhnlich gut in Umgebungen mit hohen Temperaturen, in denen Neodym versagt. Wählen Sie Ferrit, wenn die physikalischen Größenbeschränkungen minimal sind. Es nimmt mehr Platz ein, bietet aber ein hervorragendes Preis-Leistungs-Verhältnis und eine hervorragende thermische Stabilität.
Durch die Verschlechterung der Umweltbedingungen werden schlecht spezifizierte Komponenten schnell zerstört. Feuchtigkeit und aggressive Chemikalien zersetzen magnetische Rohmaterialien schnell. Die vorgesehene Betriebsumgebung muss Ihre Beschichtungsanforderungen bestimmen. Die standardmäßige Ni-Cu-Ni-Beschichtung (Nickel-Kupfer-Nickel) eignet sich hervorragend für den allgemeinen Innenbereich. Es bietet eine hervorragende Grundkorrosionsbeständigkeit. Wählen Sie für raue Außen- oder Nassumgebungen stattdessen gummibeschichtete Optionen. Sie bieten einen hervorragenden Oberflächenschutz und verhindern wirksam das Eindringen von Feuchtigkeit.
Wärmedecken müssen unbedingt beachtet werden. Das Überschreiten der maximalen Betriebstemperatur führt zu irreversiblen magnetischen Verlusten. Standard-Neodym-Qualitäten verschlechtern sich in der Regel schnell über 80 °C (176 °F). Sobald das Material durch Hitze entmagnetisiert wird, erlangt die Baugruppe beim Abkühlen nicht mehr ihre ursprüngliche Festigkeit zurück. Überprüfen Sie immer die spezifische Temperaturklasse.
Berechnen Sie die genauen räumlichen Beschränkungen und die maximale Grundfläche Ihres Montagebereichs.
Bestimmen Sie die absolute maximale Umgebungsbetriebstemperatur, der die Komponente ausgesetzt sein wird.
Identifizieren Sie alle korrosiven Elemente in der Umgebung, einschließlich hoher Luftfeuchtigkeit oder chemischer Belastung.
Wählen Sie Neodym für maximale Festigkeit auf engstem Raum oder Ferrit für preisbewusste Anwendungen mit hoher Hitze.
Materialtyp | Relative Stärke | Standard-Maximaltemperatur | Kostenprofil | Bestes Anwendungsszenario |
|---|---|---|---|---|
Neodym (NdFeB) | Extrem hoch | 80°C / 176°F | Prämie | Kompakte Baugruppen, die eine enorme Haltekraft erfordern. |
Ferrit (Keramik) | Mäßig | 250°C / 482°F | Wirtschaftlich | Große Industrieanlagen, die starker Hitze ausgesetzt sind. |
Ingenieure unterschätzen oft die mechanische Zerbrechlichkeit gesinterter Magnetmaterialien. Sie behandeln sie fälschlicherweise wie massive Stahlbauteile. Gesinterten Metallen fehlt von Natur aus die Elastizität von Standardstahl. Das Überdrehen einer Schraubverbindung ist ein kritischer und häufiger Fehler. Eine übermäßige Rotationskraft verformt leicht den umgebenden Stahlbecher. Diese subtile Verzerrung zerbricht sofort den spröden Magneten, der im Inneren befestigt ist. Bei der Montage sollten Sie immer einen kalibrierten Drehmomentschlüssel verwenden. Legen Sie einen strengen maximalen Drehmomentwert für Ihre Fließbandarbeiter fest.
Das Mischen unterschiedlicher Metalle führt auf lange Sicht zu schwerwiegenden Problemen. Besonders problematisch wird dies in nassen oder sehr feuchten Umgebungen. Beispielsweise führt die Kombination eines Edelstahlbolzens mit einem verzinkten Standardgehäuse zu galvanischer Korrosion. Die unterschiedlichen Metalle reagieren in Gegenwart von Feuchtigkeit chemisch. Diese Reaktion beschleunigt den Rost und führt zu einem schnellen Strukturverfall. Sie können dieses Risiko leicht mindern. Verwenden Sie isolierende Nylonscheiben, um die Metalle zu trennen. Stellen Sie alternativ eine vollständige Materialkompatibilität aller Befestigungsteile sicher.
Akzeptieren Sie niemals vage Leistungsansprüche aus ungeprüften Quellen. Sie müssen strenge Lieferantenvalidierungsprotokolle implementieren. Nehmen Sie nur diejenigen Lieferanten in die engere Auswahl, die problemlos überprüfbare Haltekraftdiagramme bereitstellen können. Diese technischen Diagramme müssen bestimmte Luftspalte explizit berücksichtigen. Außerdem müssen sie bei unterschiedlichen Stahlblechdicken Leistungseinbußen aufweisen. Fordern Sie außerdem Standard-Compliance-Zertifizierungen. Stellen Sie sicher, dass alle Komponenten die RoHS- und REACH-Vorschriften strikt erfüllen, bevor Sie einen Großkauf abschließen.
Die Wahl zwischen einem Innen- und einem Außengewindedesign hängt letztendlich von den räumlichen Spielparametern ab. Sie müssen Ihren Montagezugang sorgfältig kartieren und die Hauptrichtung der aufgebrachten Last sorgfältig berechnen. Das Erkennen des großen Unterschieds zwischen direkter Zugkraft und Scherkraft verhindert katastrophale Feldausfälle.
Ihr nächster Schritt erfordert, über theoretische Datenblätter hinauszugehen. Wir empfehlen dringend, physische Prototypen in Ihrer tatsächlichen Anwendungsumgebung zu evaluieren. Fordern Sie detaillierte maßliche CAD-Dateien von einem qualifizierten Lieferanten an, um die Montage auf Interferenzen zu prüfen. Sichern Sie sich physische Proben, um Zugkräfte unter realen Bedingungen zu testen. Testen Sie diese Baugruppen abschließend direkt auf Ihren anwendungsspezifischen Oberflächen, um Ihre Sicherheitsmargen gründlich zu überprüfen.
A: Wir raten dringend davon ab. Bei der Bearbeitung entsteht örtlich starke Hitze. Durch diese Hitze wird das Innenmaterial leicht und dauerhaft entmagnetisiert. Darüber hinaus entstehen beim Bohren starke Vibrationen. Diese Vibrationen werden wahrscheinlich den äußerst spröden Magnetkern zerbrechen und das Bauteil völlig unbrauchbar machen.
A: Mehrere Variablen verursachen eine Minderleistung. Möglicherweise befestigen Sie es an einem dünnen Zielmetall, das sich schnell sättigt. Unebene Oberflächen erzeugen schädliche Luftspalte. Lackierte Beschichtungen wirken als physikalische Abstandshalter und schwächen das Magnetfeld erheblich. Schließlich wenden Sie die Kraft möglicherweise eher als Scherkraft als als direkte senkrechte Zugkraft an.
A: Hier gelten standardmäßige mechanische Best Practices. Stellen Sie sicher, dass der Gewindeeingriff mindestens dem vollen Durchmesser der Schraube oder des Bolzens entspricht. Vermeiden Sie jedoch strikt, dass die Schraube in Töpfen mit Innengewinde bis zum Anschlag durchschlägt. Beim Erreichen des Bodens entsteht ein enormer Druck, der das Innenmaterial zerbricht.
A: Ja, aber nur mit entsprechendem Umweltschutz. Rohe Standardversionen korrodieren bei Regen schnell. Wir empfehlen dringend Polyurethan- oder gummibeschichtete Varianten. Alternativ können Sie sich auch für Gehäuse aus Edelstahl in Marinequalität entscheiden. Diese speziellen Designs verhindern starken Rost und verhindern, dass der interne Magnet anschwillt.
