Blockform N45SH NDFEB Industry Permanent Magnet Ni Plattierung Neodym Magnet im Drohnenmotor

Shine Magnetics stellt seine gesinterten NdFeB-Blockmagnete N45SH vor, die speziell für Drohnenmotoren in Industriequalität sowie für die Antriebssysteme von unbemannten Mehrrotor- und Starrflügel-Luftfahrzeugen (UAVs) entwickelt wurden. Unter Verwendung der Hochleistungssorte N45SH verfügen diese Magnete über ein maximales Energieprodukt von 43–45 MGOe und eine intrinsische Koerzitivfeldstärke (Hcj) von ≥ 15 kOe (wobei die tatsächlichen Werte typischerweise über 20 kOe liegen, entsprechend der SH-Klasse). Sie können bei Temperaturen von bis zu 150 °C betrieben werden und behalten eine außergewöhnlich niedrige Entmagnetisierungsrate bei – selbst bei Motorbetrieb mit hoher Drehzahl und in Umgebungen mit hohen Temperaturen.

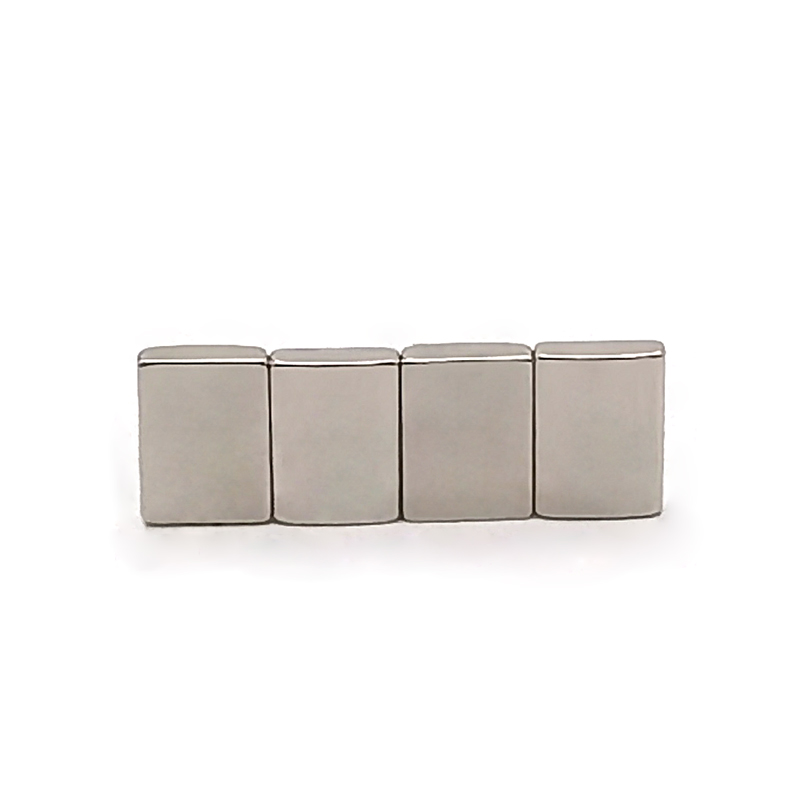

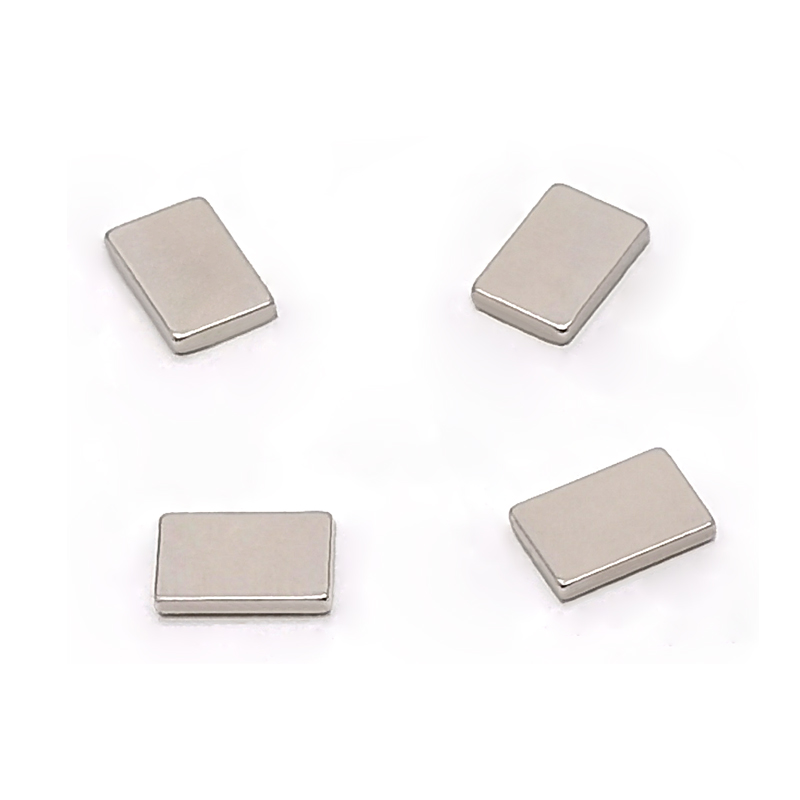

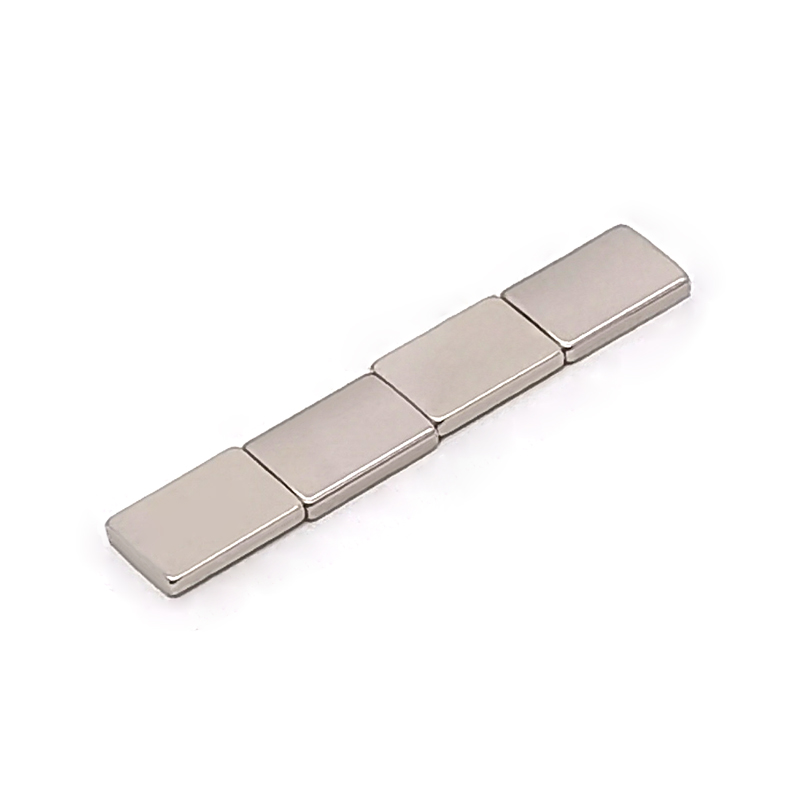

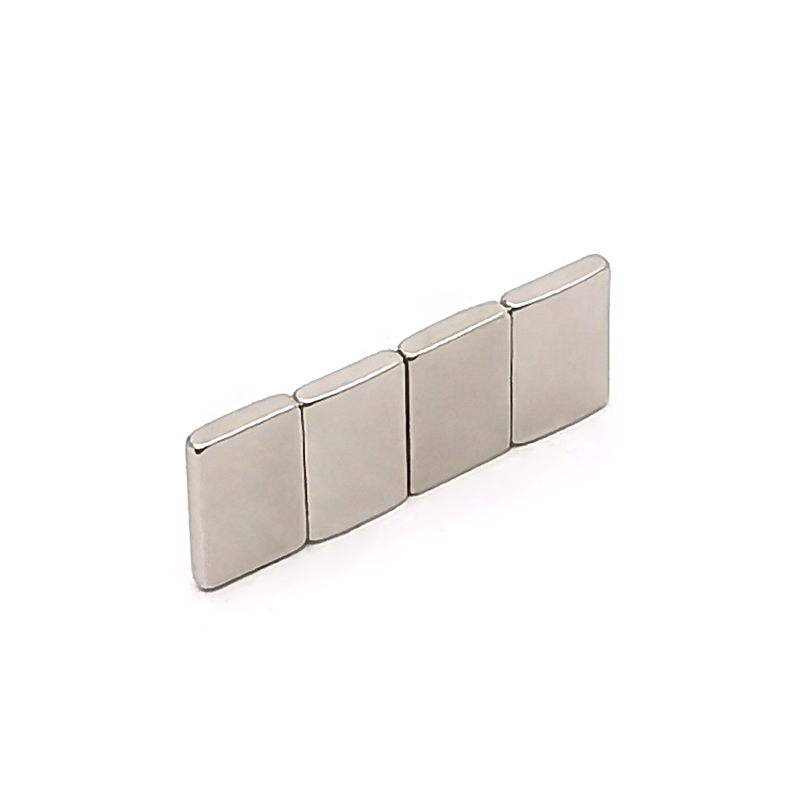

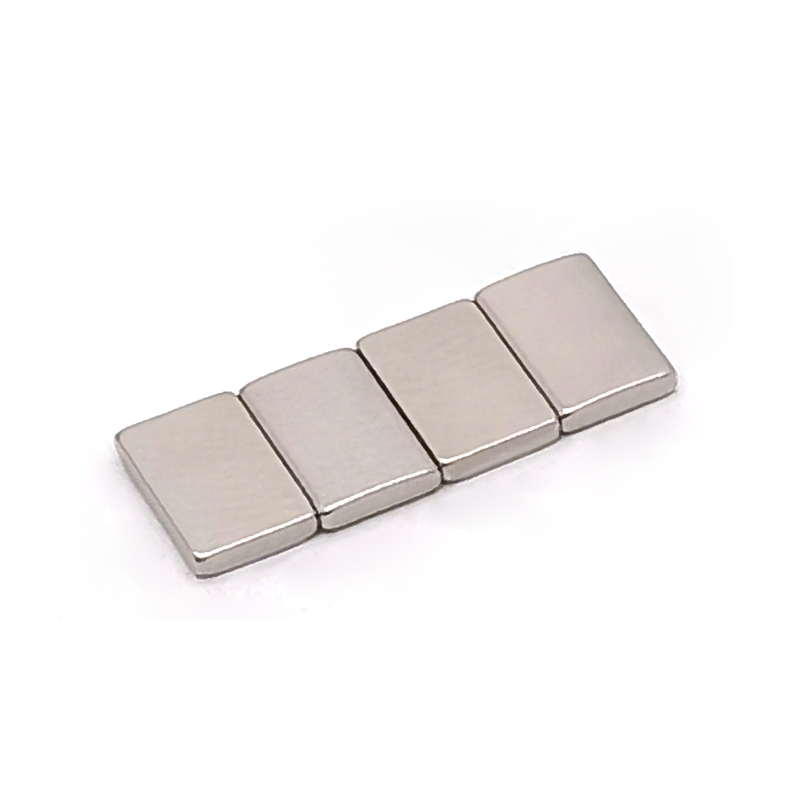

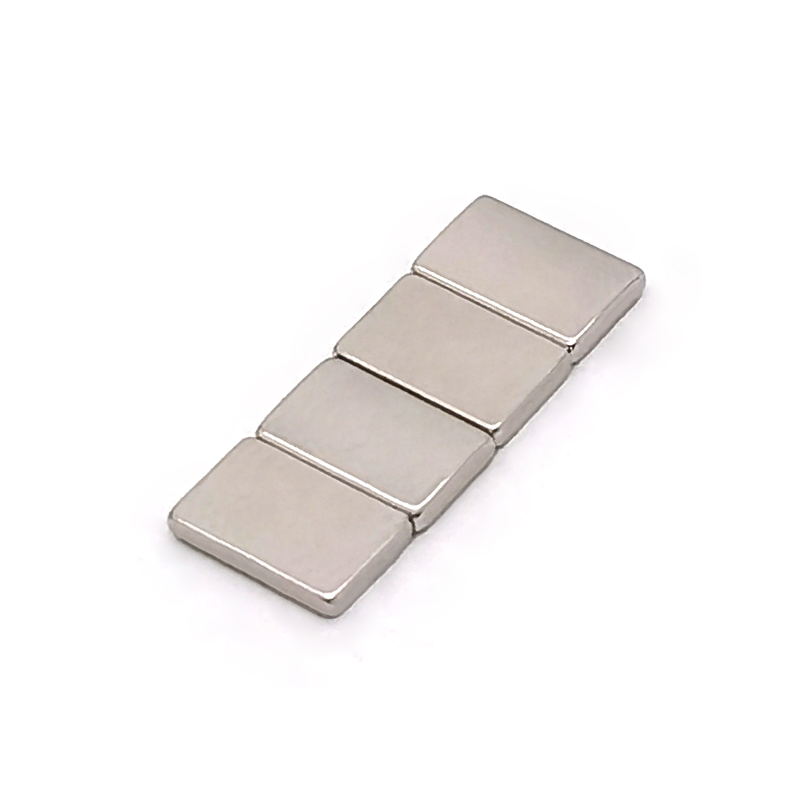

Das Produkt verfügt über eine Standardblockgeometrie (mit typischen Abmessungen wie 20×10×5 mm; kundenspezifische Größen sind verfügbar) und ist mit einer dreischichtigen Nickel-Kupfer-Nickel-Beschichtung (Ni-Cu-Ni) versehen. Nachdem die Magnete einen 48-Stunden-Salzsprühtest erfolgreich bestanden haben, widerstehen sie wirksam den korrosiven Auswirkungen von Feuchtigkeit, Salznebel und den chemischen Umgebungen in Motorbaugruppen. Die hohe Restinduktion (Br ≥ 13,2 kGs) und die hohe Koerzitivfeldstärke der Magnete ermöglichen es Drohnenmotoren, eine höhere Leistungsdichte, kompaktere Magnetkreisdesigns und geringere Kupferverluste zu erreichen – wodurch die Flugdauer verlängert und die Nutzlastkapazität erhöht wird.

Geeignet für eine Vielzahl von Drohnenmotoranwendungen:
Scheibenmotoren für Luftbilddrohnen.
Bürstenlose Hochgeschwindigkeitsmotoren für Renndrohnen.
Hochleistungsmotoren für landwirtschaftliche Pflanzenschutzdrohnen.
Antriebssysteme für industrielle Kartierungs- und Inspektionsdrohnen.

Shine Magnetics bietet umfassende Anpassungsdienste aus einer Hand, die vom Rohling bis zum fertigen Produkt reichen. Wir bieten enge Maßtoleranzen für Blockgrößen (bis zu ±0,03 mm), eine Auswahl an Magnetisierungsmustern (einschließlich paralleler, durchgehender oder mehrpoliger Magnetisierung) und verschiedene Nachbearbeitungsoptionen wie Kleberücken und Kunststoffverkapselung.

1. Welche Vorteile bieten N45SH-Neodym-Magnete im Vergleich zu Standard-N45-Magneten für Drohnenmotoren?
N45SH-Magnete verfügen über eine höhere intrinsische Koerzitivfeldstärke (Hcj ≥ 20 kOe), wodurch sie den hohen Temperaturen – bis zu 150 °C – standhalten können, die beim Hochgeschwindigkeitsbetrieb von Drohnenmotoren entstehen. Im Gegensatz dazu kommt es bei Standard-N45-Magneten (Hcj ≥ 12 kOe) bei Temperaturen über 80 °C zu einer deutlichen Entmagnetisierung. Durch die Verwendung von N45SH wird sichergestellt, dass die magnetischen Eigenschaften des Motors auch bei anhaltender Hochstrombelastung stabil bleiben, wodurch ein Rückgang des Schubs oder eine Verkürzung der Flugdauer durch Entmagnetisierung verhindert wird.

2. Ist die Nickelbeschichtung dieser Blockmagnete für die feuchte Außenumgebung geeignet, in der Drohnen eingesetzt werden?
Ja. Unsere dreischichtige Nickel-Kupfer-Nickel-Beschichtung (Ni-Cu-Ni) hat einen 48-stündigen neutralen Salzsprühtest (ASTM B117) erfolgreich bestanden, ohne dass sich auf der Oberfläche Anzeichen von Rotrost zeigten. Darüber hinaus ist die Beschichtung dicht und gleichmäßig dick (15–25 μm), wodurch die Oxidation des NdFeB-Substrats wirksam verhindert wird und die Anforderungen für den langfristigen Einsatz von Drohnen in regnerischen, feuchten oder küstennahen Umgebungen erfüllt werden.

3. Ist es möglich, Quadermagnete in Sondergrößen zu bestellen? Was ist die Mindestbestellmenge (MOQ)?
Ja, absolut. Wir unterstützen die individuelle Gestaltung von Blockmagneten in jeder Größe, mit Dicken ab 1 mm und Längen/Breiten von 3 mm bis 100 mm. Für die Probenahme beträgt die Mindestbestellmenge 10 Stück; Für die Massenproduktion beträgt die Mindestbestellmenge in der Regel 1.000 Stück, kann jedoch je nach Komplexität der Abmessungen variieren. Wir bieten auch kostenlose Beratung zu Maßtoleranzspezifikationen an.

4. Was ist die maximale Betriebstemperatur für N45SH-Magnete? Ist eine zusätzliche Kühlung innerhalb eines Drohnenmotors erforderlich?
Die maximale Dauerbetriebstemperatur beträgt 150 °C und die Magnete können kurzzeitig (einige Minuten) Temperaturen von bis zu 180 °C standhalten. Bei typischen Drohnenmotoren werden die Wicklungstemperaturen normalerweise unter 120 °C gehalten; Daher können N45SH-Magnete sicher verwendet werden, ohne dass zusätzliche Kühlkonstruktionen erforderlich sind. Wenn der Motor jedoch besonders kompakt ausgelegt ist oder dauerhaft hoher Belastung ausgesetzt ist, empfehlen wir eine Rücksprache mit uns hinsichtlich eines Upgrades auf die Magnetsorte N45UH, die für Temperaturen bis 180 °C ausgelegt ist.

5. Wie sollte die Magnetisierungsrichtung für diese Quadermagnete gewählt werden? Welche Auswirkungen hat dies auf die Motorleistung?

Basierend auf der Magnetkreistopologie des Motors gehören zu den gängigen Magnetisierungsmethoden:
Dickenmagnetisierung (am häufigsten): Der Magnetfluss verläuft entlang seiner Dickenrichtung durch den Magneten; Geeignet für Motoren mit radialen Magnetfeldern.
Axiale Magnetisierung: Geeignet für Planarmotoren oder spezielle Scheibenmotoren.
Mehrpolige Magnetisierung: Erzeugt direkt eine Reihe von Polen mit wechselnder Polarität und vereinfacht so die Montage.
Basierend auf den von Ihnen bereitgestellten Motorrotorzeichnungen können wir das optimale Magnetisierungsschema empfehlen, um die magnetische Flussdichte im Luftspalt zu maximieren.

6. Sind diese Magnete für Hochgeschwindigkeits-Drohnenmotoren (z. B. 50.000 U/min) geeignet?
Ja. Die Sorte N45SH verfügt über eine hohe mechanische Festigkeit (mit einer Biegefestigkeit von ca. 250 MPa). Darüber hinaus können wir Epoxidharzimprägnierungen oder Metallumhüllungstechniken anwenden, um die Widerstandsfähigkeit des Magneten gegenüber Zentrifugalkräften zu erhöhen. Bei Blockmagneten empfehlen wir ein abgeschrägtes Design (abgerundete Ecken), um die Spannungskonzentration an scharfen Kanten zu verringern. Die spezifische maximal zulässige Drehzahl muss anhand der Abmessungen des Magneten in Verbindung mit dem verwendeten Klebeverfahren ermittelt werden.

7. Wie kann ich Muster oder technische Spezifikationen anfordern?
Sie können direkt auf die Schaltfläche „Jetzt anfragen“ auf dieser Seite klicken oder eine E-Mail an sales@shinemagnetics.com senden. Bitte geben Sie die erforderlichen Blockabmessungen, Toleranzen, Magnetisierungsrichtung und Zielmotorparameter an; Unsere Ingenieure werden innerhalb von 24 Stunden mit einem detaillierten technischen Datenblatt antworten (einschließlich magnetischer Leistungskurven, Beschichtungsberichten und Maßzeichnungen).
