Maßungenauigkeiten bei Betonfertigteilen wirken wie ein stiller Margenkiller. Jeder Millimeter, den sich die Schalung während eines Betoniervorgangs verschiebt, löst eine Kaskade kostspieliger Folgen aus. Ausrangierte Elemente, umfangreiche Nacharbeiten vor Ort und verspätete Montagelinien beeinträchtigen schnell die Projektrentabilität. Herkömmliche Befestigungsmethoden basieren oft auf zerstörendem Schweißen oder schweren Schrauben. Diese älteren Techniken beschädigen Stahlgusstische dauerhaft und erlauben dennoch mikroskopische Bewegungen unter hoher Belastung. Heutzutage bieten moderne Verschlussmagnete eine weitaus bessere Alternative zu diesen veralteten, destruktiven Praktiken. Während die Industrie magnetische Systeme häufig für ihre bemerkenswerte Rüstgeschwindigkeit lobt, liegt ihr wahrer Wert woanders. Sie werden entdecken, wie diese fortschrittlichen Geräte die Schalung mechanisch innerhalb strenger Maßtoleranzen fixieren, um absolute Präzision zu gewährleisten. Wir werden die verborgene Physik dahinter untersuchen, allgemeine Implementierungsrisiken, die Sie vermeiden müssen, und wie Sie genau das System auswählen, das für Ihre spezifische Produktionsanlage erforderlich ist.
Präzision unter Belastung: Magnetsysteme verhindern seitliche Schalungsverschiebungen bei hochfrequenten Vibrationen und schwerem Betonieren.
Systemintegrität: Die Positionierungsgenauigkeit hängt vom Verhältnis zwischen vertikaler Zugkraft, Scherwiderstand und Adapterpassung ab.
Betriebsrealität: Schmutz und unsachgemäße Aktivierung sind die Hauptursachen für magnetische Ausfälle; Um die Nullpunktgenauigkeit aufrechtzuerhalten, sind strenge Wartungsprotokolle erforderlich.
Beschaffungslogik: Die Auswahl eines Gebäudeschalungsmagneten erfordert die Anpassung spezifischer Haltekräfte (z. B. 900 kg gegenüber 2100 kg) an die Schalungshöhe, das Material und die Vibrationsintensität.
Präzision ist die Grundlage moderner Fertigteilfertigung. Wenn sich die Formen während des Gießens verschieben, verliert das resultierende Betonelement seine strukturelle und ästhetische Lebensfähigkeit. Werksleiter unterschätzen oft die schieren physikalischen Kräfte, die während eines Standardproduktionszyklus auf Formen einwirken.
In der Vergangenheit waren Fertigteilwerke zur Befestigung der Seitenschienen an den Gussbetten auf Schweißen oder Schrauben angewiesen. Diese Methoden führen im Laufe der Zeit zu schwerwiegenden Betriebsproblemen. Jedes Mal, wenn ein Arbeiter eine Halterung an einen Stahltisch schweißt, führt er zu einer lokalen Hitzebelastung. Diese Hitze verformt zwangsläufig die Metalloberfläche. Wenn Sie die alten Schweißnähte abschleifen, nimmt die Dicke des Tisches ab und seine Ebenheit wird beeinträchtigt. Ein verzogener Betoniertisch beeinträchtigt zwangsläufig die Positionierung der Basis einer zukünftigen Schalung. Zum Verschrauben müssen Löcher in das Bett gebohrt werden. Diese Löcher geben feste Abmessungen vor, schränken die kundenspezifischen Plattengrößen stark ein und ermöglichen das Austreten von Zementschlamm durch die Lücken.
Oberflächenverschlechterung: Kontinuierliches Schweißen und Schleifen zerstört die kritische Ebenheit von Stahlgusstischen.
Mikrobewegungen: Verschraubte Gewinde können sich bei starker Vibration lockern und so zu allmählichen Verschiebungen führen.
Starre Einschränkungen: Vorgebohrte Löcher schränken die Flexibilität ein und verlangsamen den Wechsel bei kundenspezifischen Formdesigns.
Die Konsolidierung des Betons erfordert intensive, hochfrequente Vibrationen, um Luftporen zu entfernen. Durch diesen Vorgang werden heftige mechanische Kräfte in das System eingeleitet. Wenn die Rüttler aktiviert werden, drückt der dichte flüssige Beton nach außen gegen die Seitenschienen. Bei ungesicherter oder schlecht eingespannter Schalung kommt es zu Mikroverschiebungen. Selbst ein kleiner Spalt lässt Wasser und feinen Zementleim an der Basis austreten. Dieses Ausbluten führt zu einer Dimensionsaufweitung am unteren Rand der Platte. Sobald der Beton aushärtet, verhindert dieser aufgequollene Rand, dass das Paneel beim Einbau vor Ort richtig passt.
Strukturelle Elemente erfordern strenge Toleranzen, architektonische Fertigteile erfordern jedoch Perfektion. Die ästhetische Gelenkausrichtung erfordert nahezu keine Toleranzen. Industriestandards von Organisationen wie dem Precast/Prestressed Concrete Institute (PCI) schreiben häufig Toleranzen im Millimeterbereich vor. Selbst eine geringfügige Verschiebung um 2 mm kann dazu führen, dass das Panel abgelehnt wird. Wenn es um freiliegende Zuschlagstoffe oder maßgeschneiderte Architekturfassaden geht, können Sie falsch ausgerichtete Kanten nicht verbergen. Entweder entsorgen Sie die Platte oder Sie verbringen unzählige Stunden damit, den ausgehärteten Beton manuell auf Maß zu schleifen.
Die Magnetbefestigung verändert grundlegend die Herangehensweise von Fertigteilwerken an die Schalungssicherheit. Anstatt den Gusstisch zu bekämpfen, arbeiten Magnetsysteme nahtlos mit ihm zusammen. Sie nutzen fortschrittliche Seltenerdmaterialien, um einen temporären, aber praktisch unbeweglichen Ankerpunkt zu schaffen.

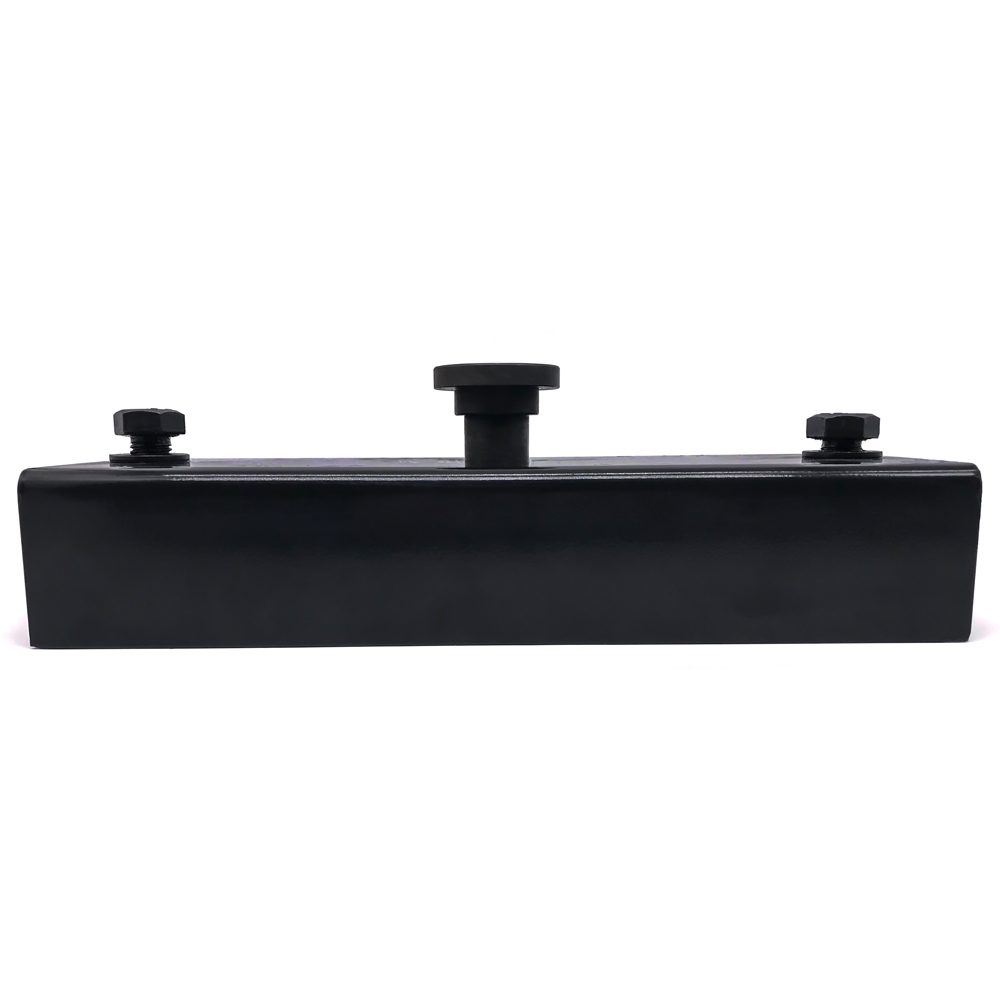

Der Kern dieser Systeme basiert auf einem integrierten Magnetkreis, der von Neodymblöcken angetrieben wird. Neodym bietet das stärkste im Handel erhältliche Permanentmagnetfeld. Die Hersteller beherbergen diese Magnete in einem schützenden Stahlgehäuse. Ein einfacher Druckknopfmechanismus steuert das Feld. Wenn ein Arbeiter den Knopf drückt, fällt das interne Array nach unten und berührt den Stahltisch. Das Stahlgehäuse leitet den magnetischen Fluss vollständig nach unten in die Tischoberfläche. Dadurch entsteht sofort eine ungemein starke Bindung. Durch Zurückziehen des Knopfes wird der Stromkreis unterbrochen, sodass Mitarbeiter das Gerät mühelos anheben können.
Viele Käufer verstehen die Physik der magnetischen Positionierung falsch. Anbieter bewerten ihre Einheiten normalerweise nach der vertikalen Zugkraft, z. B. 1000 kg oder 2100 kg. Allerdings versucht die Schalung während des Betonierens selten, sich vertikal anzuheben. Der tatsächliche Wert für die Positioniergenauigkeit hängt vom Scherwiderstand ab. Der Scherwiderstand misst die Reibung am Tisch, die ein Verrutschen verhindert.
Ein starker Guss drückt seitlich nach außen. Der Magnet muss den Tisch fest genug halten, um diesem seitlichen Druck standzuhalten. Im Allgemeinen beträgt der seitliche Scherwiderstand etwa 25 bis 30 % der vertikalen Zugkraft. Wenn Sie einen seitlichen Widerstand von 300 kg benötigen, um eine Wandpaneelform zu halten, müssen Sie eine Einheit mit einer vertikalen Zugkapazität von mindestens 1000 kg auswählen.
Tabelle 1: Vertikale Zugkraft im Vergleich zum geschätzten seitlichen Scherwiderstand
Bewertete vertikale Zugkraft (kg) | Geschätzter Scherwiderstand (kg) | Ideale Fertigteilanwendung |
|---|---|---|
450 kg | 110 - 135 kg | Fensteraussparungen, leichte Fasen, dünne Platten. |
900 kg | 225 - 270 kg | Standard-Bodenplatten, mittelhohe Seitengitter. |
1800 kg | 450 - 540 kg | Massive Wandpaneele, Umgebungen mit starken Vibrationen. |
2100+ kg | 525 - 630+ kg | Dicke tragende Wände, hohe Modulformen, intensive Vibration. |
Magnete dienen als grundlegender Anker, sie können jedoch nicht allein die Genauigkeit gewährleisten. Die Genauigkeit wird durch die Adapter und Klemmen vervollständigt, die den Magneten mit den Seitenschienen verbinden. Hochwertige Systeme sind direkt mit Seitenformen aus Holz, Stahl oder Aluminium verbunden. Arbeiter schrauben oder stecken bestimmte Halterungen in das Magnetgehäuse. Diese Konsolen liegen fest an der Schalung an. Sie verhindern, dass sich die Schiene nach außen durchbiegt, und sorgen so für perfekt gerade Linien über große Spannweiten. Ein schwacher Adapter verbiegt sich und macht einen starken Magneten völlig unbrauchbar.
Nicht alle magnetischen Systeme funktionieren in der Fabrikhalle gleichermaßen. Zwei Einheiten bieten möglicherweise die gleiche vertikale Zugkraft an, aber ihr strukturelles Design bestimmt, wie gut sie ihre Position unter Belastung beibehalten. Sie müssen über das grundlegende Datenblatt hinausblicken, um den mechanischen Aufbau zu beurteilen.
Anbieter fertigen Gehäuse typischerweise entweder aus Kohlenstoffstahl oder Edelstahl. Kohlenstoffstahl bietet eine hervorragende Haltbarkeit und Flussleitfähigkeit, erfordert jedoch einen Schutz vor Rost. Edelstahl widersteht der korrosiven alkalischen Umgebung von nassem Beton besser, ist jedoch teurer.
Unabhängig vom Material bleibt eine perfekt bearbeitete, ebene Unterlage eine Selbstverständlichkeit. Der Magnetkreis beruht auf absolutem Kontakt zum Tisch. Eventuelle Verformungen im Magnetgehäuse verringern den Oberflächenkontakt. Ein Spalt so dünn wie ein Stück Papier beeinträchtigt die Haltekraft drastisch. Die präzise CNC-Bearbeitung der Basis sorgt dafür, dass das Gerät bündig auf dem Tisch aufliegt und maximiert so die Scherfestigkeit.
Die interne Mechanik bestimmt die Zuverlässigkeit des Systems im Laufe der Zeit. Der Druckknopf verwendet starke interne Federn, um das Magnetarray im ausgeschalteten Zustand hochzuhalten und es im aktivierten Zustand fest einzurasten. Eine schwache Feder hat katastrophale Folgen. Hochfrequente Vibrationen vom Gusstisch können dazu führen, dass eine schwache Feder klappert. Durch dieses Rattern kann sich der Magnet für Sekundenbruchteile leicht lösen. Über einen Vibrationszyklus von zehn Minuten führen diese Mikrolösungen zu einer starken Verschleierung der Schalung.
Moderne Fertigteilkonstruktionen zeichnen sich durch komplexe architektonische Details aus. Sperrige Geräte schränken Ihre Möglichkeiten ein, enge Ecken oder individuelle Winkel zu erstellen. Sie müssen das Verhältnis von Kraft zu Größe bewerten. Premium-Geräte packen enorme Leistung auf kompaktem Raum. Ein kleinerer Gebäudeschalungsmagnet ermöglicht es Arbeitern, Anker auf engstem Raum näher beieinander zu platzieren. Dies gewährleistet eine präzise Positionierung ohne physische Beeinträchtigung zwischen mehreren Einheiten.
Selbst die fortschrittlichste magnetische Ausrüstung versagt, wenn die Arbeiter schlecht damit umgehen. Betriebshygiene wirkt sich direkt auf die Positionierungsgenauigkeit aus. Eine raue Fabrikumgebung birgt mehrere kritische Risiken, die die Verbindung zwischen Magnet und Tisch gefährden.
Der „Luftspalt“ stellt die häufigste Fehlerstelle in Fertigteilanlagen dar. Die Magnetkraft nimmt mit zunehmender Entfernung exponentiell ab. Wenn sich Betonschlamm, Rostflocken oder Staub zwischen dem Magneten und dem Tisch ablagern, entsteht ein physischer Spalt. Ein Spalt von nur 1 mm kann die Haltekraft um über 50 % reduzieren. Wenn die Haltekraft sinkt, sinkt der seitliche Scherwiderstand. Der vibrierende Beton drückt die Schalung dann leicht aus der Ausrichtung. Die Aufrechterhaltung eines makellosen Gusstisches ist eine strikte Anforderung und kein optionaler Vorschlag.
Fertigteilarbeiter verwenden üblicherweise schwere Stahlhämmer, um die Ausrüstung anzupassen. Sie müssen diese Praxis bei magnetischen Geräten strikt verbieten. Wenn man mit einem Stahlhammer auf das Metallgehäuse schlägt, werden massive Stoßwellen in den Kern gesendet. Neodymblöcke sind unglaublich leistungsstark, aber sehr spröde. Wiederholte Hammerschläge zerstören die inneren Magnete. Sobald sie zerbrochen sind, verlieren sie dauerhaft ihre Fähigkeit, Toleranzen einzuhalten.
Häufiger Fehler: Mit einem Vorschlaghammer einen Magneten näher an die Schalungskante drücken.
Best Practice: Lösen Sie den Knopf, schieben Sie das Gerät vorsichtig von Hand und lassen Sie es wieder einrasten, sobald es richtig positioniert ist.
Um sicherzustellen, dass Ihr System über die vorgesehene Lebensdauer hinweg eine korrekte Leistung erbringt, implementieren Sie strenge Risikominderungsprotokolle. Tragen Sie zunächst geeignete Trennmittel auf dem Gießtisch und dem Magnetgehäuse auf, um ein Anhaften des Betons zu verhindern. Zweitens: Stellen Sie spezielle Reinigungswerkzeuge bereit. Geben Sie den Arbeitern spezielle Schaber und Bürsten mit steifen Borsten, um den Boden der Einheiten täglich zu reinigen. Schreiben Sie abschließend die Verwendung geeigneter Hebelstangen vor. Anbieter entwickeln spezielle Brechstangen, die in den Knopfschlitz passen, um das Array reibungslos zu lösen. Wenn man sich auf provisorische Werkzeuge verlässt, werden die Federmechanismen beschädigt und das Gehäuse verbogen.
Die Anschaffung eines Magnetsystems erfordert eine sorgfältige Kalkulation. Der Kauf übergroßer Einheiten verschwendet Kapital, während untergroße Einheiten mit Toleranzabweichungen einhergehen. Befolgen Sie einen strukturierten Rahmen, um die Ausrüstung an Ihre Produktionsrealität anzupassen.
Sie benötigen eine grundlegende Heuristik für die Auswahl basierend auf der Plattendicke und der Gießgeschwindigkeit.
Leichte Belastbarkeit (450 kg – 600 kg): Verwenden Sie diese für interne Fensteraussparungen, Türrahmen oder dünne 50-mm-Architekturverkleidungen.
Mittlere Belastung (900 kg – 1000 kg): Ideal für Standardbodenplatten mit einer Dicke von bis zu 150 mm und Umgebungen mit mäßigen Vibrationen.
Heavy Duty (1800 kg – 2100 kg+): Obligatorisch für dicke, tragende Wandpaneele, tiefe Säulen und aggressive Hochfrequenz-Vibrationszyklen.
Bewerten Sie den Magneten nicht isoliert. Beraten Sie Ihr Beschaffungsteam, das Adapter-Ökosystem des Anbieters zu bewerten. Die besten Anbieter bieten ein großes Sortiment an Wechselhalterungen an. Stellen Sie fest, ob der Anbieter Adapter liefern oder anpassen kann, die nahtlos zu den vorhandenen Holz- oder Stahlkantenformen Ihrer Anlage passen. Sitzen die Adapter locker, geht die Präzision des Magneten verloren.
Machen Sie Ihre Lieferanten für ihre Leistungsansprüche verantwortlich. Weisen Sie Käufer an, unabhängige Pull-Test-Berichte anzufordern. Namhafte Hersteller nutzen digitale Zugprüfmaschinen, um ihre Vertikalzugwerte zu überprüfen. Fragen Sie außerdem nach Materialzertifizierungen für die Stahlgehäuse- und Neodym-Qualitäten. Klären Sie die Garantiebedingungen, insbesondere hinsichtlich der magnetischen Verschlechterung im Laufe der Zeit. Hochwertige Seltenerdmaterialien sollten bei normalen Betriebstemperaturen keinen nennenswerten Leistungsverlust aufweisen.
Überholen Sie niemals blind eine riesige Produktionslinie. Wir empfehlen, mit einem kontrollierten Pilottest zu beginnen. Kaufen Sie eine kleine Menge Einheiten – vielleicht zehn oder zwanzig –, um sie auf einem einzigen Gusstisch laufen zu lassen. Dadurch kann Ihr Team den Scherwiderstand unter tatsächlichen Vibrationsfrequenzen der Anlage überprüfen. Lassen Sie Ihre Mitarbeiter mit der Ausrüstung umgehen, um zu sehen, ob die Freigabemechanismen zu Ihrem Betriebsablauf passen. Sobald Sie sich vergewissert haben, dass das System die Toleranzen bei schweren Gussarbeiten perfekt einhält, können Sie getrost mit der vollständigen Werkseinführung fortfahren.
Das Erreichen millimetergenauer Abmessungen in Betonfertigteilen erfordert mehr als nur Fachkräfte; es erfordert eine intelligente Verbindungsmechanik. Eine hochwertige Magnetbaugruppe ist ein Präzisionsinstrument, das geschickt als robustes Werkswerkzeug getarnt ist. Sein wahrer Wert liegt in der vollständigen Eliminierung von Nacharbeiten, Schleifen und Materialverschwendung, die mit Maßungenauigkeiten einhergehen.
Der Übergang zu einem magnetischen System stellt eine strategische betriebliche Modernisierung dar, die sich durch drastisch verkürzte Rüstzeiten auszahlt.
Präzision ist nur gewährleistet, wenn die vertikale Zugkraft in einen ausreichenden seitlichen Scherwiderstand umgewandelt wird, um hochfrequenten Vibrationen standzuhalten.
Eine strenge Betriebshygiene – insbesondere die Vermeidung von Luftspalten und das Verbot von Hammerschlägen – ist zwingend erforderlich, um die Nullpunktgenauigkeit aufrechtzuerhalten.
Durch die Abstimmung der richtigen magnetischen Kapazität auf die Höhe und das Material Ihrer Schalung werden kostspielige Ausbrüche bei schweren Betongüssen verhindert.
Überprüfen Sie Ihre aktuellen Ausschussraten aufgrund von Maßfehlern und undichten Formen. Kontaktieren Sie einen technischen Vertriebsmitarbeiter, um die genauen Magnetspezifikationen zu berechnen, die für Ihre schwersten Panels erforderlich sind, und vereinbaren Sie einen Pilottest, um die Präzision aus erster Hand zu erleben.
A: In den meisten Branchenkontexten sind sie synonym. Allerdings beziehen sich „Schalungsmagnete“ oft auf die kompletten Druckknopfkastenbaugruppen, die auf vorgefertigten Tischen verwendet werden, während „Schalungsmagnete“ manchmal Einlegemagnete oder magnetische Fasen umfassen können.
A: Neodym-Magnete verlieren im Laufe von 10 Jahren weniger als 1 % ihrer Stärke, wenn sie vor extremer Hitze (über 80 °C/176 °F) und schweren physischen Stößen geschützt werden.
A: Ja. Zur sicheren Befestigung der Magnetbox an Holzkantenschalungen werden spezielle Halterungen und Schraubadapter verwendet, sodass bei Holzschalungsaufbauten die gleiche Positionierungsgenauigkeit wie beim Stahltisch erreicht wird.
A: Das Verrutschen wird fast immer durch einen unsauberen Gusstisch (Betonrückstände erzeugen einen Luftspalt), die Verwendung eines Magneten mit unzureichender Scherkraft für die Gusshöhe oder eine beschädigte interne Magnetanordnung verursacht.
