Neodym-Magnete für Servomotoren: Was Käufer wissen sollten

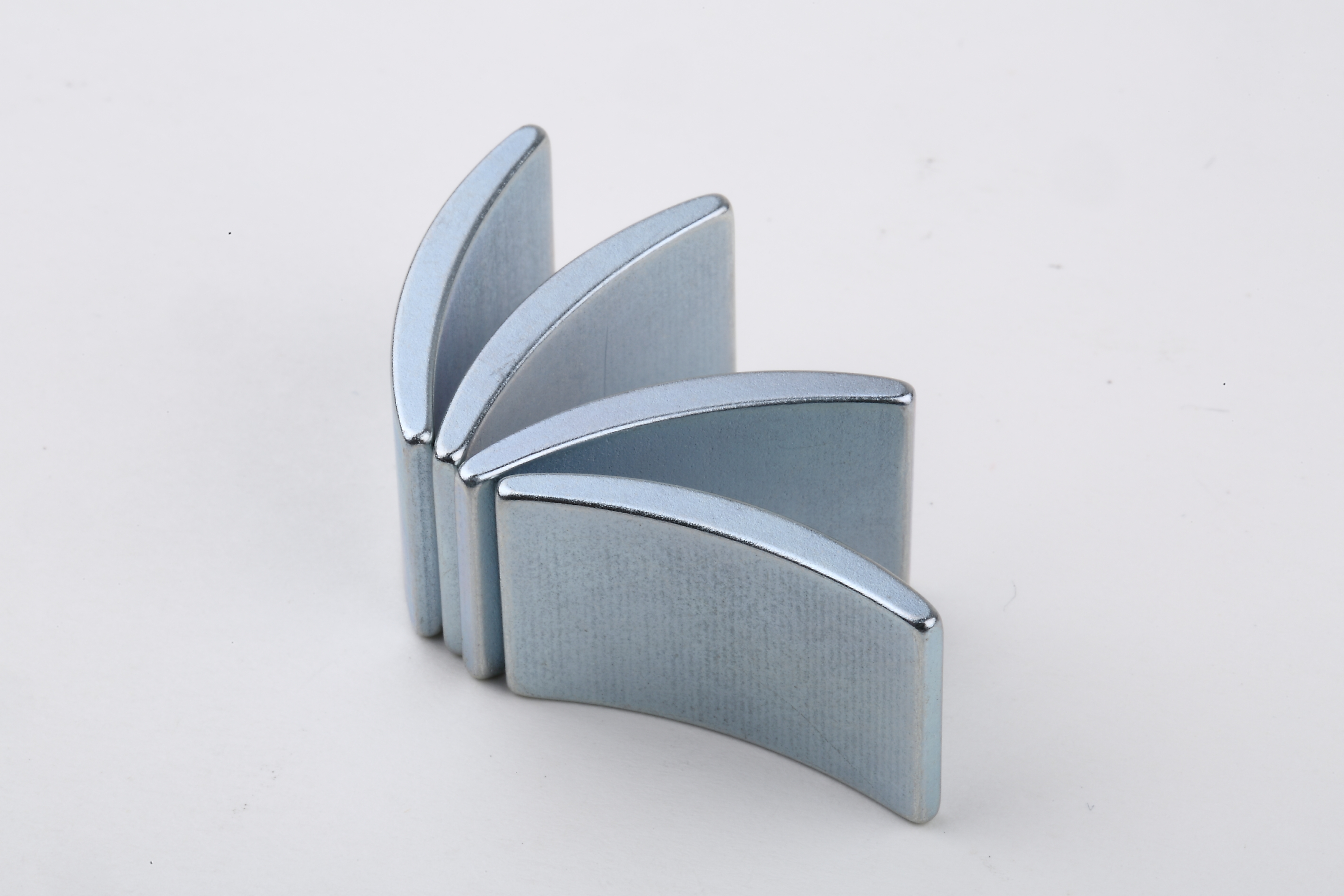

Hochleistungs-Servomotoren erfordern ein maximales Drehmoment bei minimalem Platzbedarf. Standardmäßige magnetische Materialien haben zunehmend Schwierigkeiten, diesen hohen technischen Anforderungen gerecht zu werden. Moderne Robotik und automatisierte Systeme können weder bei der Größe noch bei der Leistung Kompromisse eingehen. Für Entwicklungs- und Beschaffungsteams ist die Integration eines Neodym-Magneten der entscheidende Standard zur Erzielung eines hohen Drehmoment-Gewichts-Verhältnisses. Allerdings kann die Angabe der falschen Magnetstärke zu einem katastrophalen Motorausfall führen. Überhitzung und irreversible Flussverluste bleiben bei kompakten Hochgeschwindigkeitsmotorkonstruktionen eine anhaltende Bedrohung.

Dieser Leitfaden bietet einen unkomplizierten, umsetzbaren Bewertungsrahmen. Wir werden uns eingehend mit der Auswahl und Beschaffung von Neodym-Magneten für Servomotoranwendungen befassen . Sie gewinnen entscheidende Erkenntnisse über thermische Realitäten, mechanische Integrationsrisiken und zuverlässige Lieferantenüberprüfungsprozesse. Käufer müssen diese Variablen verstehen, um zuverlässige, hocheffiziente Antriebssysteme zu bauen.

Wichtige Erkenntnisse

• Neodym-Magnete erhöhen die Drehmomentdichte exponentiell und reduzieren die Rotorträgheit, was hochdynamische Servo-Reaktionszeiten ermöglicht.

• Standard-N-Qualitäten (z. B. N52) neigen zur thermischen Entmagnetisierung; Servomotoren erfordern typischerweise Güten mit hoher Koerzitivfeldstärke (SH, UH oder EH), um den Betriebstemperaturen standzuhalten.

• Korrosionsbeständigkeit und genaue Maßtoleranzen sind für eine langfristige Motorzuverlässigkeit unerlässlich.

• Die Lieferantenauswahl muss von der Konsistenz des magnetischen Flusses von Charge zu Charge und der strikten Einhaltung der Umweltvorschriften (RoHS/REACH) abhängen.

Bewertung von Leistungssteigerungen im Vergleich zu Basisalternativen

Ingenieure stehen vor einem unaufhaltsamen Vorstoß zur Miniaturisierung von Antriebssystemen. Moderne Robotik erfordert kleinere Gelenke. Fahrerlose Transportfahrzeuge erfordern flachere Antriebseinheiten. OEMs müssen den physischen Platzbedarf ihrer Maschinen verkleinern. Sie dürfen jedoch nicht auf Leistungsabgabe verzichten. Sie können auch den Energieverbrauch nicht erhöhen. Dies stellt eine schwierige technische Herausforderung dar. Ferritmagnete trieben traditionell viele Industriemotoren an. Heutzutage nehmen sie oft zu viel Platz ein. Ein Standard-Ferritmotor passt einfach nicht in einen modernen Kompaktantrieb. Sie benötigen eine dichtere magnetische Energiequelle.

Berücksichtigen Sie die unmittelbaren Auswirkungen auf die Drehmomentdichte. Neodym bietet eine außergewöhnlich hohe Remanenz (Br). Sie übersteigt häufig 1,3 Tesla. Ferrit hat Mühe, lediglich 0,4 Tesla zu erreichen. Diese enorme Lücke schlägt sich direkt in greifbarer Leistung nieder. Sie können ein deutlich höheres Motordrehmoment in einem viel kleineren Gehäuse erreichen. Das Magnetfeld drückt mit größerer Intensität über den Luftspalt. Dieses stärkere Feld treibt den Rotor mit außergewöhnlicher Kraft an.

Auch das dynamische Ansprechverhalten verbessert sich drastisch. Servoanwendungen erfordern hochpräzise Bewegungen. Rotoren müssen sofort beschleunigen und abbremsen. Neodym-Baugruppen wiegen viel weniger als Ferrit-Äquivalente. Leichtere Magnetbaugruppen verringern die Gesamtträgheit des Rotors. Die geringere Trägheit ermöglicht schnellere und genauere Reaktionszeiten des Servos. Der Motor verschwendet weniger Energie im Kampf gegen seine eigene Masse.

Sie müssen das Kosten-Leistungs-Verhältnis sorgfältig ausbalancieren. Für Neodym fallen im Vorfeld deutlich höhere Materialkosten an. Sie gleichen diese Kosten durch intelligente Einsparungen auf Systemebene aus. Ein kleineres magnetisches Volumen ermöglicht die Konstruktion kleinerer Motorgehäuse. Sie reduzieren auch den Bedarf an schweren Kupferwicklungen. Diese zusätzlichen Materialeinsparungen rechtfertigen oft die anfängliche Magnetinvestition.

Hier sind drei direkte Vorteile des Upgrades von Basis-Ferritmaterialien:

1. Erhöhte Drehmomentdichte pro Kubikzentimeter Motorvolumen.

2. Geringere Rotorträgheit für zügige, hochdynamische Beschleunigung.

3. Reduziertes Gesamtgewicht des Motors und kleinere Gehäuseabmessungen.

Auswahl der richtigen Sorte: Das Risiko der thermischen Entmagnetisierung

Servomotoren erzeugen bei schnellen Arbeitszyklen erhebliche Statorwärme. Diese Hitzebeschränkung stellt eine harte betriebliche Realität dar. Ein Standard-N52-Magnet bietet eine unglaubliche Festigkeit bei Raumtemperatur. Bei etwa 80 °C beginnt es jedoch, die Flusskapazität irreversibel zu verlieren. Wenn Sie diese thermische Grenze ignorieren, besteht die Gefahr eines katastrophalen Motorausfalls. Sobald der Magnet seine spezifische Temperaturschwelle überschreitet, wird er beim Abkühlen seine ursprüngliche Anziehungskraft nicht wiedererlangen.

Ingenieure müssen bestimmte Klassensuffixe entschlüsseln, um die Zuverlässigkeit sicherzustellen. Diese Buchstaben bestimmen die thermischen Überlebensgrenzen Ihres Motors. Für industrielle Anwendungen verlassen wir uns stark auf spezielle Hochtemperatursorten. Die Zugabe schwerer Seltenerdelemente erhöht die Hitzebeständigkeit des Magneten.

• M- und H-Klassen: Diese eignen sich für leichte Anwendungen. Sie arbeiten sicher bis 100 °C oder 120 °C. Sie können diese in kleinen Verpackungsmaschinen verwenden.

• SH-, UH- und EH-Typen: Schwere industrielle Servomotoren erfordern diese robusten Typen. Sie halten extremen Umgebungen zwischen 150 °C und 200 °C stand. Sie benötigen diese für CNC-Maschinen im Dauerbetrieb.

Sie müssen die Realität des Design-Kompromisses sorgfältig berechnen. Bei der Magnetherstellung besteht ein streng umgekehrter Zusammenhang. Die maximale magnetische Stärke (MGOe) sinkt mit zunehmendem thermischen Widerstand. Der Wärmewiderstand beruht auf der intrinsischen Koerzitivfeldstärke (Hcj). Schwere Seltenerdelemente verdrängen Eisen in der Legierung. Dadurch verringert sich die magnetische Gesamtleistung. Eine N52EH-Sorte kann man einfach nicht herstellen. Die metallurgischen Grenzen verhindern dies. Sie müssen Kompromisse eingehen. Wir empfehlen, dieses Gleichgewicht ausschließlich auf der Grundlage des maximal erwarteten Arbeitszyklus Ihres Motors zu berechnen.

Engpässe bei Design und Implementierung

Neodym oxidiert schnell, wenn es der Umgebungsfeuchtigkeit ausgesetzt wird. Sie müssen Korrosion und Beschichtungsfehler frühzeitig in der Entwurfsphase beheben. Bewerten Sie Ihre Beschichtungsoptionen streng anhand der Betriebsumgebung des Motors. Reinraum-Servos erfordern möglicherweise nur eine einfache Zink- oder dünne Epoxidschicht. Umgekehrt erfordern IP67-Washdown-Servos eine robuste Ni-Cu-Ni-Beschichtung (Nickel-Kupfer-Nickel). Bei einigen extremen Schifffahrtsanwendungen werden hermetisch abgedichtete Edelstahlhülsen verwendet, um das Eindringen von Feuchtigkeit zu verhindern.

Sensorinterferenzen stellen eine weitere große Designhürde dar. Streumagnetfelder stören leicht absolute oder inkrementelle Onboard-Encoder. Hall-Effekt-Sensoren basieren auf präzisen magnetischen Messwerten. Ein unbeabsichtigter Streufluss vom Hauptrotor kann diese Sensoren blenden. In der ersten Entwurfsphase muss eine magnetische Abschirmung erforderlich sein. Alternativ können Sie auf strategische räumliche Distanzierung zurückgreifen. Halten Sie die empfindliche Elektronik vom primären Magnetflusspfad fern. Durch die richtige Gestaltung des Magnetkreises wird der Flusspfad ausschließlich auf den Stator gerichtet.

Montage und Halterung stellen strenge mechanische Realitäten dar. Neodym ist bekanntermaßen spröde. Es zerbricht leicht bei heftiger körperlicher Einwirkung. Sie müssen sichere Haltemethoden für Ihre Rotorbaugruppe beschreiben. Hochgeschwindigkeitsservos drehen sich mit Tausenden Umdrehungen pro Minute. Durch die enormen Zentrifugalkräfte werden schlecht befestigte Magnete auseinandergerissen. Wir empfehlen spezielle Hochtemperatur-Industrieklebstoffe. Sie sollten auch Kohlefaserbänder oder strukturelle Rotorhülsen aus Metall einbauen. Diese physischen Barrieren halten die Magnete fest an ihrem Platz. Sie verhindern, dass das spröde Material zerbricht und die inneren Statorwicklungen zerstört.

Neodym vs. Samarium-Kobalt (SmCo): Ein Entscheidungsrahmen

Sie müssen technische Vertrauenswürdigkeit unter Beweis stellen, indem Sie genau wissen, wann Sie umschwenken müssen. Manchmal sollten Sie keinen Neodym-Magneten verwenden . Samarium-Kobalt (SmCo) dient als äußerst zuverlässiges Alternativmaterial. Ingenieure verlassen sich auf SmCo, wenn die Umgebungsbedingungen über die Standardgrenzen hinausgehen.

Temperaturextreme erfordern oft diesen notwendigen Dreh- und Angelpunkt. Angenommen, Ihr Servomotor läuft konstant über 200 °C. Aktuatoren in der Luft- und Raumfahrt sowie Tieflochbohrgeräte erreichen häufig diese extremen Werte. Samarium-Kobalt wird hier zur obligatorischen Wahl. Es besitzt eine deutlich geringere Spitzenfestigkeit als Neodym. Außerdem ist es deutlich spröder und schwieriger zu bearbeiten. Trotz dieser mechanischen Nachteile verhindert die enorme Temperaturstabilität kritische Flussverluste. Bei glühender Hitze entmagnetisiert es sich einfach nicht.

Auch Korrosionsextreme begünstigen SmCo. In stark korrosiven chemischen Umgebungen können Standardschutzbeschichtungen leicht beschädigt werden. Ein Beschichtungsfehler an einem Neodym-Rotor führt schnell zu starker Oxidation. Der Magnet schwillt an, blättert ab und reibt an den Statorwänden. Diese physische Beeinträchtigung führt letztendlich zu einem katastrophalen motorischen Anfall. SmCo benötigt keinerlei Schutzbeschichtung. Diese inhärente chemische Stabilität macht es zu einer hervorragenden Ersatzoption für raue, stark ätzende Umgebungen.

Beschaffungslogik: Überprüfung der Lieferanten auf Produktionsmaßstab

Sie müssen eine zuverlässige Chargenkonsistenz für den Produktionsmaßstab sicherstellen. Abweichungen des magnetischen Flusses zwischen Chargen verursachen schwerwiegende mechanische Probleme. Dies führt zu einer unregelmäßigen Servokalibrierung an Ihrer Montagelinie. Ein Motor funktioniert möglicherweise perfekt, während der nächste unterdurchschnittlich ist. Fordern Sie von Ihren Lieferanten die Bereitstellung umfassender Entmagnetisierungskurven. Sie müssen außerdem routinemäßige Cpk-Daten (Prozessfähigkeit) bereitstellen. Ein Cpk-Wert über 1,33 weist auf einen stabilen, hochgradig wiederholbaren Herstellungsprozess hin. Akzeptieren Sie nichts Geringeres für kritische Motorkomponenten.

Maßtoleranzen erfordern eine ebenso strenge Beschaffungsüberwachung. Durch die Präzisionsbearbeitung bleiben die kritischen Luftspalte zwischen Rotor und Stator erhalten. Sie sollten sehr enge Toleranzen angeben, z. B. +/- 0,05 mm. Inkonsistente Abmessungen erzeugen ungleichmäßige Magnetfelder. Diese Unebenheit verursacht ein Rasten des Motors, was den reibungslosen Servobetrieb beeinträchtigt. Qualitätslieferanten nutzen fortschrittliche Schleiftechniken, um diese strengen physikalischen Anforderungen zu erfüllen.

Sie müssen der Einhaltung gesetzlicher Vorschriften und einem ethischen Lieferkettenmanagement Priorität einräumen. Überwachen Sie die Volatilität auf dem Markt für Seltene Erden, um plötzliche Preisänderungen zu antizipieren. Stellen Sie sicher, dass Ihre beschafften Materialien den RoHS- und REACH-Standards strikt entsprechen. Sie sollten die Einhaltung von Konfliktmineralien auch durch detaillierte Lieferantenaudits überprüfen. Diese transparente Autorität schützt den Ruf Ihrer Marke auf den globalen Märkten.

Ergreifen Sie sofort Maßnahmen zur Auswahl. Beginnen Sie Ihren Beschaffungsprozess mit Prototyping in kleinen Stückzahlen. Fordern Sie detaillierte 72-Stunden-Salzsprühtestberichte von Ihren ausgewählten Anbietern an. Fordern Sie zertifizierte Testdaten zur thermischen Alterung an, bevor Sie sich zu vollständigen Produktionsläufen verpflichten. Diese methodische, evidenzbasierte Überprüfung verhindert spätere, extrem teure Produktrückrufe.

Abschluss

Die Beschaffung des richtigen Magnetmaterials erfordert eine strenge technische Abwägung. Es geht nie nur darum, die reine Zugkraft zu maximieren. Eine erfolgreiche Integration erfordert ein tiefes Verständnis der Betriebsumgebungen und mechanischen Einschränkungen.

• Verstehen Sie das Gleichgewicht: Eine erfolgreiche Integration erfordert ein Gleichgewicht zwischen thermischer Koerzitivfeldstärke, physikalischer Haltbarkeit und präzisen Maßtoleranzen.

• Kartieren Sie die Umgebung: Definieren Sie immer frühzeitig Ihre genaue Betriebsumgebung, um unerwartete Korrosion und vorzeitige mechanische Ausfälle zu verhindern.

• Legen Sie die Arbeitszyklen fest: Weisen Sie Ihr Technikteam an, die maximale Betriebstemperatur des Motors genau festzulegen, bevor Sie Angebote einholen.

• Fordern Sie verifizierte Daten an: Beauftragen Sie nur qualifizierte Lieferanten, die transparente Cpk-Daten und verifizierte Berichte zur thermischen Alterung bereitstellen.

Ergreifen Sie noch heute diese handlungsorientierten nächsten Schritte. Ordnen Sie Ihre genauen Dauerdrehmomentanforderungen zusammen mit Ihren räumlichen Einschränkungen zu. Fordern Sie dann kundenspezifische Muster von qualifizierten, vollständig konformen Magnetherstellern an, um mit der physischen Prototypenerstellung zu beginnen.

FAQ

F: Können Neodym-Magnete die interne Elektronik des Servomotors beeinträchtigen?

A: Ja. Starke Magnetfelder können Hall-Effekt-Sensoren und magnetische Encoder stören. Um den Flusspfad ausschließlich auf den Stator zu richten, sind eine ordnungsgemäße Gestaltung des Magnetkreises und eine entsprechende Abschirmung erforderlich.

F: Wie befestigt man Neodym-Magnete am besten an einem Servorotor?

A: Hochtemperatur-Epoxidharze in Industriequalität in Kombination mit mechanischer Halterung (wie Edelstahl- oder Kevlar-Haltehülsen) sind Standard, um zu verhindern, dass sich die spröden Magnete unter hohen Zentrifugalkräften lösen.

F: Warum verlieren Neodym-Magnete in älteren Servomotoren manchmal ihre Stärke?

A: Dies ist typischerweise auf thermischen Abbau zurückzuführen. Wenn der Motor über die maximale Betriebstemperatur des Magneten (Curie-Temperaturgrenzen) hinaus beansprucht wird, kommt es zu einer irreversiblen Entmagnetisierung, die einen Rotoraustausch erforderlich macht.
